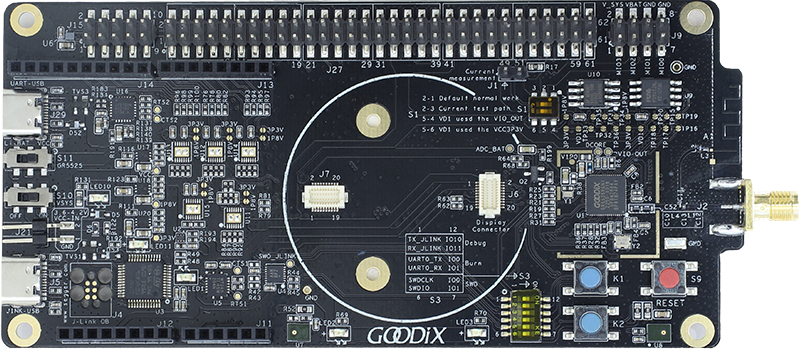

集成控制器和主機層的低功耗藍牙5.3收發器

• 數據傳輸速率：1 Mbps、2 Mbps、Long Range（500 kbps、125 kbps）

• TX發射功率：-20 dBm ~ +7 dBm

• -97 dBm接收靈敏度（1 Mbps模式下）

• -93 dBm接收靈敏度（2 Mbps模式下）

• -101 dBm接收靈敏度（Long Range 500 kbps模式下）

• -103 dBm接收靈敏度（Long Range 125 kbps模式下）

• TX發射功耗：6.3 mA @ 0 dBm, 1 Mbps, 64MHz

• RX接收功耗：5.3 mA @ 1 Mbps, 64 MHz

內置ARM^? Cortex^?-M4F 32位微處理器，支持浮點運算

• 時鐘頻率高達96 MHz

• 內置內存保護單元（MPU），提供8個可編程區域

• 支持硬件浮點運算單元（FPU）

• 內置嵌套向量中斷控制器（NVIC）

• 支持不可屏蔽中斷（NMI）輸入

• 支持串行調試（SWD），提供16個斷點、2個監視點和1個時間戳計數器

• 從Flash運行CoreMark的功耗：56 μA/MHz @ 3.3 V, 64 MHz

片上存儲

• ROM：包含芯片Boot啟動、系統驅動及藍牙協議棧代碼

• RAM：256 KB，用于數據和指令代碼，支持休眠時內容保持

• Flash：用于代碼、系統參數配置及用戶數據存儲（GR5525I0NI：無內置Flash，GR5525IENI：512KB，GR5525RGNI：1MB）

數字外設

• 2 * DMA引擎，分別支持6個通道以及多達16個可編程請求和觸發源

模擬外設

• 13位感測ADC，支持1 Msps采樣率和多達11個通道（8個外部I/O通道和3個內部信號通道）

• 內置晶圓溫度傳感器和電壓傳感器

• 低功耗比較器，支持從Sleep模式喚醒設備

豐富的串口外設

• 4 * UART接口，均支持流控和IrDA，傳輸速率高達2 Mbps

• 4 * I2C接口，支持外設通信，傳輸速率高達3.4 MHz

• 1 * 8-bit/16-bit/32-bit SPI Master接口，1 * SPI Slave接口供主機通信使用

• 2 * I2S接口（1 * I2S Master接口以及1 * I2S Slave接口）

• PDM接口，支持硬件采樣率轉換器

• 1 * DSPI接口，用于外接顯示屏，支持MIPI DBI Type-C接口協議

• 3 * QSPI接口，傳輸速率高達48 MHz，支持內存映射，可快速訪問外置NOR Flash

安全

• 提供完善的安全計算引擎：

  • AES 128-bit/192-bit/256-bit加密（ECB和CBC）

  • HMAC-SHA256哈希加密算法

  • PKC

  • TRNG

• 提供全面的安全運行機制：

  • 安全啟動

  • 加密固件直接從Flash運行

  • 密鑰加密后存儲至eFuse中

  • 應用數據密鑰不同于固件密鑰，支持一機一密

I/O外設

• 多達50個I/O引腳

  • 多達34個GPIO

  • 多達8個AON I/O，支持從睡眠模式喚醒

  • 多達8個MSIO，可配置為數字/模擬信號接口

計時器

• 2個32位通用計時器

• 1個雙路定時器，包含2個可編程32位/16位遞減計數器

• 1個睡眠計時器，可將設備從Sleep模式下喚醒

• 2個3通道PWM模塊，支持邊沿對齊模式與中間對齊模式

• 兩個實時計數器（RTC）：1個RTC和1個用于實現Calendar

電源管理

• 片內DC-DC，為RF模擬模塊及芯片CORE_LDO供電

• 片內I/O LDO，為I/O及外圍器件供電；最大I/O LDO驅動電流：30 mA

• 可編程的欠壓檢測器（BOD）

• 供電電壓：2.4 V ~ 3.8 V

• I/O電壓：1.8 V ~ 3.6 V

低功耗模式

• Sleep模式：7.3 μA（典型值）；此時VBAT輸入電壓為3.3 V，SRAM處于保持狀態，LFXO_32K運行；AON域8個喚醒源均可喚醒系統

• Ultra Deep Sleep模式：5.0 μA（典型值）；除AON域外的內部耗電模塊（包含SRAM）與LFXO_32K均停止；支持通過睡眠定時器和AON GPIO喚醒

• OFF模式：200 nA（典型值），除VBAT外均斷電，芯片處于復位模式

封裝類型

• QFN68：7.0 mm * 7.0 mm * 0.85 mm，焊盤間距0.35 mm

• QFN56：7.0 mm * 7.0 mm * 0.75 mm，焊盤間距0.4 mm

工作溫度：-40 °C ~ +85 °C
