GH3011是一款超低功耗、超高精度的心率傳感器，集成了3路LED驅動器、一個光學接收器（PD）及模擬前端（AFE），支持心率（HR）、心率變異性（HRV）、血氧飽和度（SpO2）和佩戴檢測功能，可廣泛應用于智能穿戴領域，如手環、手表、專業運動設備、指夾式血氧儀等。
超低功耗
心率檢測模式芯片平均電流：80 μA
血氧檢測模式芯片平均電流：600 μA
佩戴檢測模式平均電流：10 μA
超高性能
24-Bit高精度ADC
動態范圍：90 dB
光發射模塊
內置3路獨立LED驅動器，每一路驅動能力高達100 mA
支持支持兩路驅動器同步輸出
8位可編程電流控制器
驅動電流自動調節，可自適應光路環境，實現最佳信噪比輸出
光接收模塊
內置光接收器（PD）
單通道采樣率最大支持1 kHz
內置FIFO：768 Bytes
LGA封裝：
尺寸：3 mm * 4 mm * 0.8 mm
IIC: up to 1 MHz
工作電壓范圍：2.1 V ~ 3.3 V
支持SPI、IIC通信接口
功能：心率、心率變異性、血氧及佩戴檢測
應用：智能手環、智能手表、健康臂帶、心率貼、指夾血氧儀等
類別 | GH3011 | |
|---|---|---|
PPG TX | 內部集成LED數量 | 0 |
外部LED接口數量 | 3 | |
最大LED驅動電流 | 100 mA | |
PPG RX | AFE 通道數量 | 1 |
內部集成PD數量 | 1 | |
外部PD接口 | 0 | |
最大 SNR | 90 db | |
心率應用功耗 (μA) | 80 | |
血氧應用功耗 (μA) | 600 | |
芯片接口 | I2C / SPI | |
FIFO | 256 samples | |
ADC | 24 bit | |
芯片尺寸 | 3 * 4 * 0.8 | |
芯片封裝 | LGA 19 | |
典型應用 | 智能手環/手表，專業運動裝備，指夾血氧儀 | |
算法支持 | HR，HRV，SpO2，Wear Detect | |
| 名稱 | 權限 | 版本 | 日期 |
|---|---|---|---|

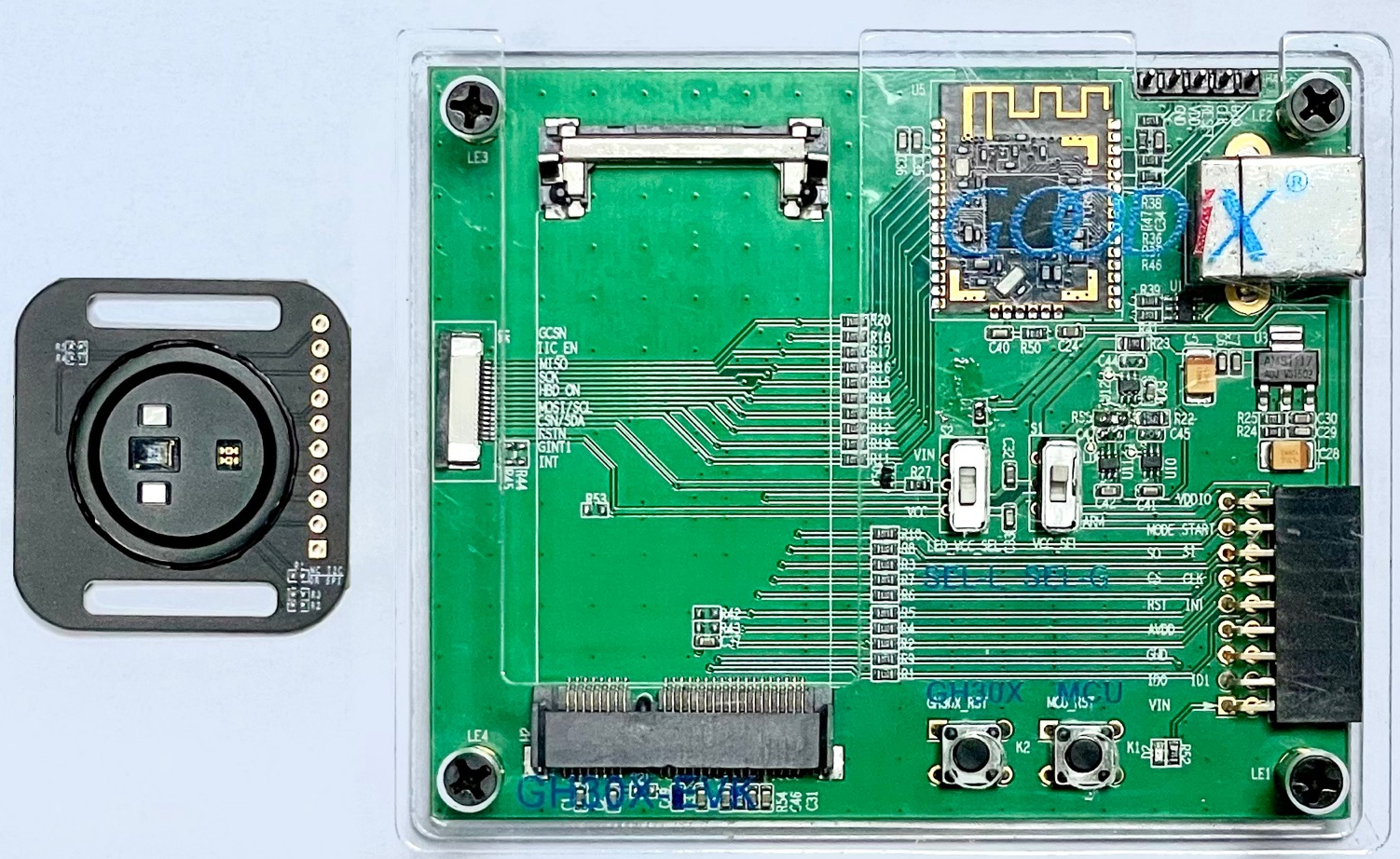

| GH30x_EVK套件使用指南 | 公開 | V1.3 | 2022-07-14 |
| GH301x LED Selection SPEC for Wearables | 公開 | V1.2 | 2022-12-01 |
| GH30x心率模組量產測試頭規格及說明 | 公開 | V1.0 | 2019-03-25 |
| GH301x心率與血氧應用設計指南 | 公開 | V1.2 | 2023-02-16 |
